Céramique et ultrasons

CERAMIQUE ET ULTRASONS (4 points)

Les ultrasons sont utilisés dans de nombreux domaines de la vie courante : échographie, détecteurs de présence dans les alarmes, etc. Les émetteurs et les récepteurs d'ultrasons sont fréquemment constitués de céramiques piézoélectriques.

Les parties 1 et 2 de cet exercice sont indépendantes.

1. Emission et propagation de l'onde ultrasonore produite par une céramique piézoélectrique
Lorsqu'on applique une tension sinusoïdale d'amplitude suffisante et de fréquence appropriée entre les deux faces métallisées et opposées d'une céramique piézoélectrique, elle se met à vibrer. Lorsque la céramique entre en résonance, elle émet des ultrasons.
La fréquence des ultrasons émis est égale à la fréquence de vibration de la céramique émettrice.

1.1. Propagation des ondes ultrasonores

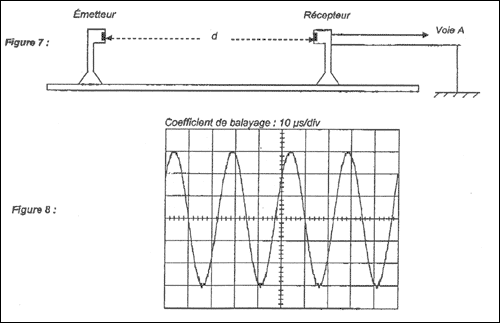

On réalise le montage schématisé figure 7 ci-dessous. Le récepteur, constitué d'une céramique réceptrice, est placé à une distance d, face à la céramique émettrice.
Une tension de même fréquence que les ultrasons reçus apparaît aux bornes de la céramique réceptrice. On visualise cette tension sur la voie A d'un oscilloscope. L'oscillogramme obtenu est représenté sur la figure 8 ci-dessous. Le coefficient de balayage est égal à 10 µs/div et la sensibilité verticale à 0,2 V/div.
On rappelle que la célérité des ultrasons dans l'air est v_air = 340 m.s^-1 dans les conditions de l'expérience.

1.1.1. Déterminer la période T et la fréquence f de la tension observée à l'oscilloscope.
1.1.2. En déduire la fréquence des f_u ultrasons. Justifier.
1.1.3. Donner l'expression littérale puis la valeur de la longueur d'onde l des ultrasons dans l'air.

1.2. Résonance de la céramique émettrice
Pour une valeur appropriée de la fréquence de la tension sinusoïdale appliquée, son amplitude restant constante, la céramique émettrice entre en résonance. La tension sinusoïdale joue alors le rôle d'un excitateur et la céramique celui d'un résonateur.
1.2.1. Que peut-on dire de la valeur de la fréquence de la tension excitatrice à la résonance ?
1.2.2. Décrire qualitativement le phénomène de résonance en ce qui concerne l'amplitude de vibration de la céramique.

2. Oscillations libres dans un circuit RCL série
Pour étudier les conditions d'obtention d'oscillations électriques libres à la fréquence propre f_o = 40 kHz, on réalise le circuit schématisé figure 9 ci-dessous. Un oscilloscope à mémoire permet d'enregistrer la tension aux bornes du condensateur. L'oscillogramme est représenté sur la figure 10 ci-dessous.
La bobine a une inductance de valeur L = 1,0 mH ; R est la résistance totale du circuit. Le condensateur est initialement chargé sous une tension U_c = 4,0 V.
A l'instant de date t = 0 s, on ferme l'interrupteur K.

2.1. Comment appelle-t-on le type de régime correspondant à la figure 10 ?

2.2. Interpréter en termes d'énergie l'amortissement des oscillations, que l'on observe.

2.3. Comment peut-on éviter l'amortissement des oscillations, sachant que la résistance du circuit ne peut être nulle ?

2.4. Dire si les affirmations ci-dessous concernant les oscillations libres d'un dipôle RLC sont vraies ou fausse. Commentez brièvement.
AFFIRMATION 1 : En augmentant la résistance R d'un dipôle RLC on observera toujours des oscillations amorties.
AFFIRMATION 2 : la valeur de la période propre d'un dipôle RLC dépend de la charge initiale du condensateur.

2.5. Détermination de la capacité d'un condensateur
Dans le cas étudié, l'amortissement est assez faible pour pouvoir confondre la pseudo période du dipôle RLC avec la période propre T_o du dipôle LC (L et C ayant les mêmes valeurs respectives dans les deux cas).
2.5.1. On considère le circuit LC représenté à la figure 11 ci-dessous.L'interrupteur K est ouvert et la tension aux bornes du condensateur est égale à U_o. A l'instant de date t = 0 s_, on ferme l'interrupteur K.
Après avoir établi l'expression de l'intensité i du courant en fonction de la tension u_c montrer que l'équation différentielle vérifiée par la tension u_c(t) aux bornes du condensateur est :

2.5.2. La solution de cette équation différentielle peut s'écrire

En déduire, en utilisant l'équation différentielle, l'expression littérale de la période propre T₀ du circuit.
2.5.3. Calculer la valeur à donner à la capacité C du condensateur de manière à obtenir des oscillations à la fréquence f₀ = 40 kHz.
